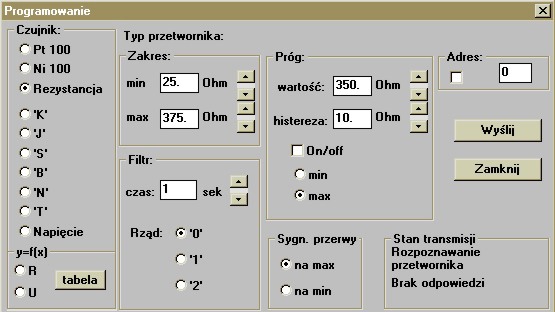

Programowanie
Opcja Programowanie pozwala w prosty sposób na skonfigurowanie przetwornika. Za jej pomocą można ustawić następujące parametry:
- typ czujnika
- wartość zakresu przetwarzania (minimum i maximum)
- stopień filtracji: ('czas' - stała czasowa filtru : 0, 1, 2, 5, 10 sekund; '0' - brak filtracji, '1' - filtr 1 rzędu, '2' - filtr 2 rzędu)
- sygnalizację przekroczenia (w górę lub w dół) zadanej wartości progu
- sygnalizację przerwy czujnika: na minimum lub maksimum sygnału wyjściowego
- adres (umożliwia połączenie przetworników w sieć).

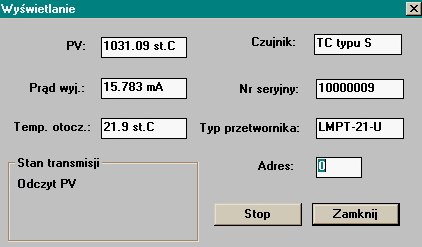

Wyświetlanie
Opcja Wyświetlanie udostępnia możliwość odczytu na bieżąco wyników pomiarów wykonywanych przez przetwornik:
- mierzonego sygnału z czujnika,
- wartości prądu na wyjściu przetwornika,
- w przypadku pomiaru sygnału z termopary również temperaturę wewnątrz obudowy przetwornika.

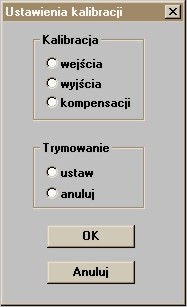

Kalibracja
Opcja Kalibracja składa się z kilku części i pozwala na skalibrowanie:
- wejścia analogowego,
- wyjścia analogowego 4...20mA,
- w przypadku przetwornika LMPT-21-U i LMPT-22 pomiaru temperatury spoiny odniesienia (kompensacji),
- ustawienie przesunięcia charakterystyki o stałą wartość (trymowanie).
Inicjalizacja
Okno Inicjalizacja włącza sie automatycznie po uruchomieniu programu. W ten sposób program odczytuje dane z przetwornika informujące o jego typie, numerze seryjnym oraz o zaprogramowanych parametrach: typie czujnika, zakresie przetwarzania, ustawionym progu i filtrze.
W przypadku nie podłączenia przetwornika do komputera program przez cały czas będzie się próbował komunikować z przetwornikiem. Aby wyjść z tej opcji należy kliknąć klawisz 'Zamknij'.
Do uruchomienie tej opcji w późniejszym czasie pracy z programem służy przycisk Inicjalizacja

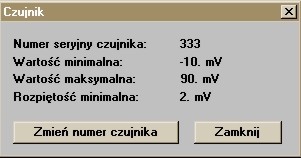

Czujnik
Opcja Czujnik umożliwia odczyt danych dotyczących ustawionego czujnika:
- minimalnej wartości możliwej do zmierzenia przez czujnik
- maksymalnej wartości możliwej do zmierzenia przez czujnik
- minimalnej rozpiętości sygnału mierzonego
Możliwe jest także zapamiętanie w przetworniku numeru czujnika, który jemu odpowiada
Prąd wyjściowy
Opcja Prąd wyjściowy pozwala ustawić stałą wartość prądu na wyjściu przetwornika. Należy ją wpisać w okienku edycyjnym i kliknąć klawisz 'Ustaw'. Aby powrócić do normalnego trybu pracy przetwornika należy kliknąć klawisz 'Zeruj'.
Po uruchomieniu tego polecenia program najpierw odczytuje z przetwornika aktualny prąd wyjściowy.
Tekst
Polecenie Tekst umożliwia zapisanie w pamięci nieulotnej przetwornika do 24 znaków ASCII. Po uruchomieniu tej opcji program odczytuje zapisany w przetworniku tekst. Aby go zmienić należy wpisać inny w polu edycji i kliknąć klawisz 'Wyślij'.
